注：該方案測試項目包含（不限于）：TRP/TIS/EIRP/EIS；支持協議：802.11  a/b/g/n/ac/ax  BT: BDR/EDR/BLE?？梢詭椭蛻艟珳?zhǔn)測量產品/芯片的信號速率、調制類型、傳輸相對誤差、RVR測試、功率、頻率以及Mac層/IP層吞吐量測試等數據。

支持儀器：WTE200v02

傳統WIFI的測試方法耗時太長，而目前常規的快速測試方法穩定性又不盡人意。由于探頭裝置的初始發射功率一般是某一定值，為得到最小靈敏度的測試結果，就要多次降低探頭裝置的發射功率重復測試，對于球面空間的每個測試點的測試都要將探頭裝置的發射功率從該定值逐步降低重復調試，要將球面空間所有的測試點進行測試，整個測試的過程十分繁瑣，工作量十分巨大，導致整個測試過程十分漫長，不利于快速得到測試結果。

1）運行環境

1.1硬件要求

1. 軟件控制平臺，包括PC機或筆記本電腦：需要滿足以下要求的計算機：具有Pentium(奔騰)Ⅱ及以上的處理器，內存最低256MB，硬盤最小20GB，顯示器（最小分辨率1024*768），鼠標，鍵盤。

2. 搭配深圳市中承科技有限公司的WTE系列WLAN信令綜合測試儀使用。

1.2軟件環境

1.支持Windows 7/8/10，兼容32bit/64bit。

2）測試環境搭建

2.1軟件下載和安裝

1.可直接進入以下鏈接下載：

https://eyun.baidu.com/s/3kWUn6mj  密碼:HK6u

2.下載完成后雙擊運行WTERun.exe，默認安裝即可，若想更改安裝路徑，推薦安裝在C盤或D盤根目錄下(在安裝過程中360等殺毒軟件可能會彈出報警窗口，給程序授權即可，軟件本身無毒，只是創建了桌面快捷方式導致的彈窗)，安裝完成后可以看到菜單欄和桌面會生成快捷方式。

請選用深圳市中承科技有限公司W(wǎng)TE200V02綜合測試儀搭配WTE Run軟件使用。

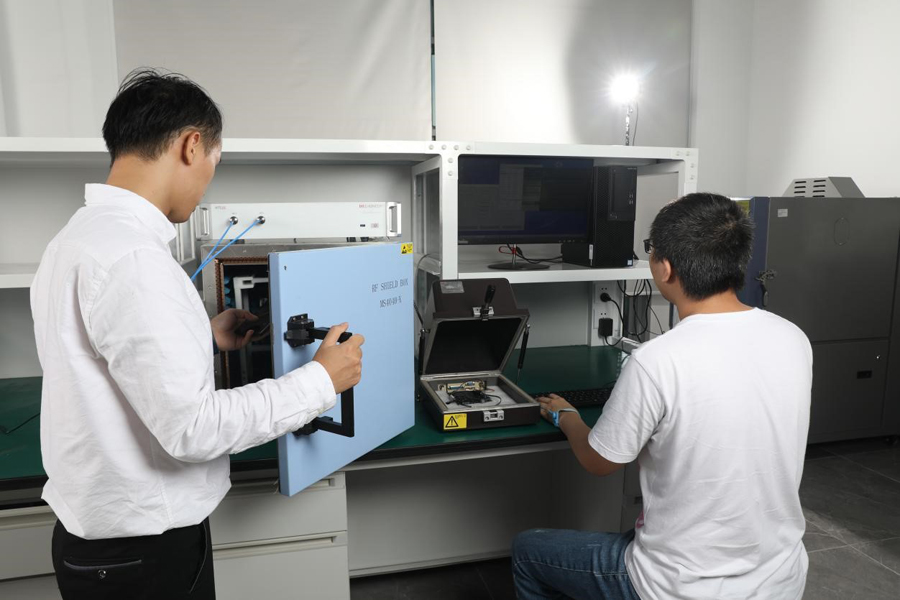

首先請將WTE200V02綜合測試儀進行啟動熱機（開機狀態下至少5分鐘），待其熱機完成后將WTE200V02綜合測試儀后端網口用網線連接至上位機然后開始運行BTE Run軟件，同時需用射頻線將WTE200V02綜測儀正面的射頻口與屏蔽箱進行連接，然后被測件放置于屏蔽箱內，最后通過BTE Run軟件設定所需參數控制被測件開始測試。

中承科技推出的WiFi OTA研究測試方案是在原有的a/b/g/n測試基礎上最新集成的，可支持20MHz~160MHz全部帶寬配置。方案使用WTE系列綜合測試儀，可輕松部署以滿足大批量設備生產所需的嚴格的和自動化測試要求。WTE系列綜合測試儀是目前市場上動態范圍最廣的測試儀之一，非常適合OTA測試使用。

中承研發團隊針對先后開發出TIS WITH EIRP、TIS FAST測試方法提高測試速率并依據CTIA規范不斷改進，設計出符合CTIA規范的算法。該測試方案測試可以做到更準確、更穩定、更全面。方案的鏈接通道自動調整，能最大限度減小掉線概率，使測試更穩定。同時提供多種測量算法，測試速度和精準度靈活契合不同使用場景，測試更全面。
