作為一款高效測試分析工具，可實現4層協議（RF/PHY/MAC/Transport）數據測試可視化，各層測試數據實時聯動，快速準確定位產品問題。

痛點問題

       客戶在使用不同儀表廠商的產品開展測試測量過程中，由于儀表廠商各自通常是使用不同的層級協議提供測試服務，且都不重視MAC層在四層協議系統中的開發應用，導致各層數據之間會因?yàn)镸AC層的斷層緣故無法連通，甚至出現無法抓包多層數據、數據同步困難或者測試結果數據沒有任何關聯性等問題。

對于品牌廠商而言，?？鄲烙冢涸谶x擇不同芯片廠家產品的過程中，單純的射頻性能測試，會發現各個芯片廠家指標相差無幾，區別度不高。但是客戶實際體驗差別確非常大。品牌廠商自身無法僅根據射頻指標來區別芯片供應商的優劣；不同芯片供應商可以通過各種理由規避其產品本身問題，而品牌廠商卻無法判斷其中真假。

推薦方案

       四層協議分析儀解決方案--可以對四層協議（RF/PHY/MAC/Transport）數據測試可視化、各層測試數據實時聯動，可以幫品牌廠商快速準確定位產品問題，無論是在哪一層出現問題，都可以找出讓客戶實際體驗差別很大的根本"元兇"，讓芯片供應商無法推脫其產品本身問題，提高品牌廠商的甲方建設能力水平。且每一層即獨立又有聯系，獨立是因?yàn)槿绻且粚映霈F(xiàn)問題了不會影響其他層的工作，聯系是因?yàn)樯蠈訁f(xié)議又使用下層協議提供的服務。

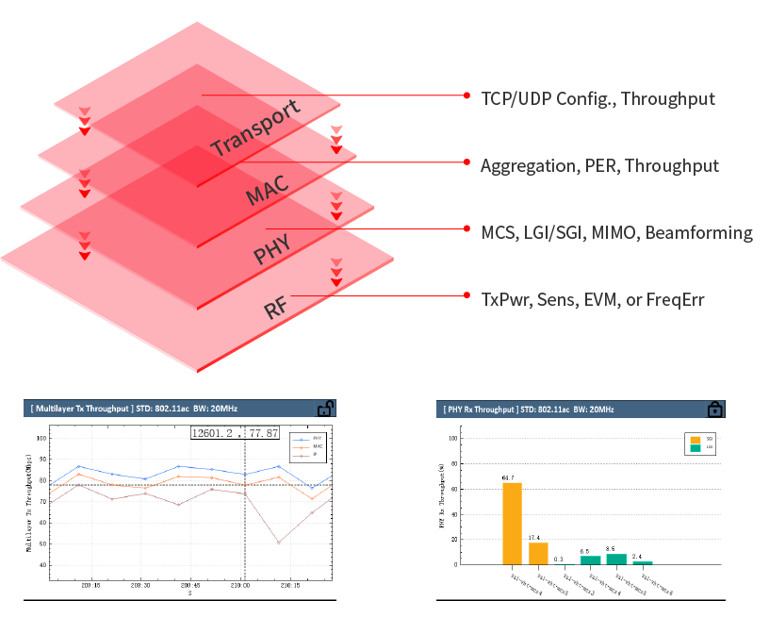

原理圖示

測試準備

請選用深圳市中承科技有限公司W(wǎng)TE系列無線綜合測試儀搭配WTERun軟件使用。

1.使用WTERun.exe安裝包進行上位機軟件安裝（默認安裝即可），安裝完成后可以看到菜單欄和桌面會生成快捷方式。

2.將WTE系列無線綜合測試儀進行啟動熱機（開機狀態下至少5分鐘）。

3.待其熱機完成后將儀表背面的網口用網線連接至上位機然后雙擊WTE Run

開始運行上位機軟件。

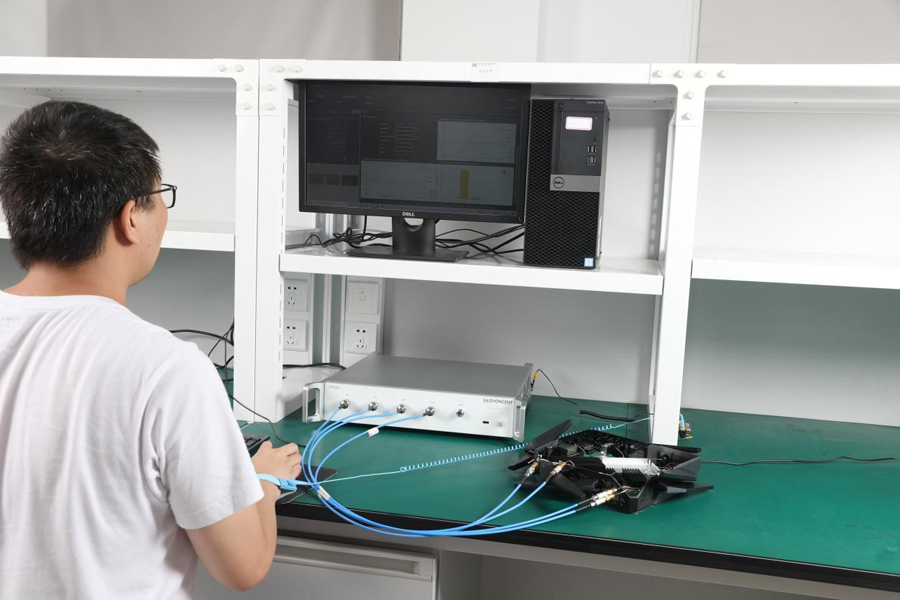

4.用射頻線將儀表正面的射頻口與屏蔽箱進行連接，把被測件放置于屏蔽箱內，最后通過WTE Run軟件設定所需參數控制儀表和被測件開始測試。

注：可參考《WTE Run用戶操作手冊》文檔進行具體測試項操作。
