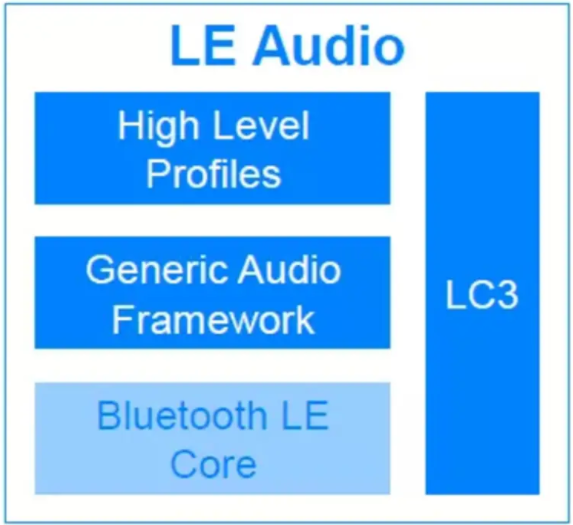

一文讀懂LE Audio核心規范和LC3高效藍牙音頻編解碼器

   2021年9月藍牙技術聯盟SIG發布了最新的LE Audio核心規范，內容主要包括新的Profile和Service，隨著新規范的落地，陸續有芯片廠商完成了LE Audio認證，重新引燃了市場對LE Auido的關注熱情，由于LE Audio和LC3都是全新的事物，業內不少朋友分不清楚兩者關系和區別，便從《我愛音頻網丨周報》中找到了響應的文章分享給大家，希望能幫各位同學理解這兩個概念。

NXP恩智浦推出“三合一”物聯網無線芯片，集成Wi-Fi 6、藍牙5.2和Thread功能

     CES 2022 期間，恩智浦（NXP）隆重介紹了新款主打安全特性的“三合一”物聯網無線芯片，特點是整合了 Wi-Fi 6、低功耗藍牙 5.2、以及 802.15.4（即 Thread）功能。對于路由器、智能揚聲器、集線器等智能家居小工具的制造商們來說，這款 SoC 可方便其構建豐富的開箱即用體驗。

案例說明--拆解報告

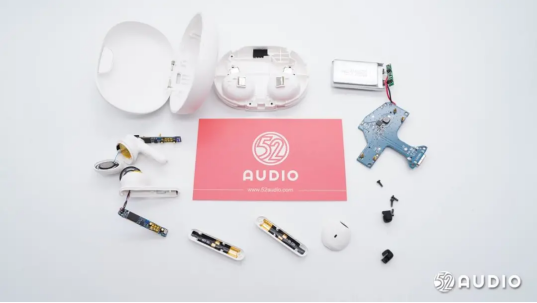

飛利浦影音Fidelio系列首款真無線降噪耳機Fidelio T1拆解報告

PHILIPS飛利浦Fidelio T1真無線降噪耳機在外觀上，充電盒采用了橢圓形的柱體設計，通過金屬機身與皮革軟硬材質的結合，有效提升產品的精致感。入耳式耳機設計結構分明，層次豐富，通過鋁合金材質和拉絲拋光工藝處理，使產品具備了很強的質感和辨識度。

內部結構設計方面，充電盒組件均通過排線和BTB連接器連接到主板，內置小鋰新能源650mAh大容量電池，支持有線和無線兩種方式為電池充電，有線采用了思遠SY8801充電倉SOC，集成了I2C通訊功能和內部通訊隔離功能；無線采用了酷珀微CP2022無線充電傳輸芯片，符合Qi V1.2.4標準，提供高達3W的功率。主板上還采用思遠SY5320過壓過流保護IC等。

耳機內部搭載了10mm動圈+樓氏動鐵的圈鐵單元，內置60mAh軟包扣式電池，單耳配備三顆MEMS麥克風用于降噪和通話功能拾音，以及紅外線傳感器用于佩戴檢測。耳機主控芯片采用了達發AB1565AM藍牙音頻SoC，支持藍牙5.2，擁有穩定的藍牙連接、清晰音質及Hybrid主動降噪功能，為耳機提供強大且豐富的性能表現。

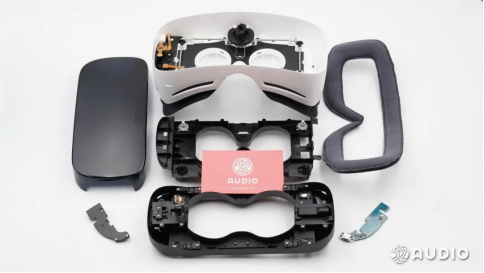

智能眼鏡先行者，可調整焦距，三星Gear VR眼鏡拆解報告

三星Gear VR眼鏡第一代作為早期探索VR眼鏡的先行者，外觀即使放在現在依然充滿科技感。三星公司多年來的科技經驗為VR眼鏡的推出奠定了堅實的基礎，設計時便考慮服務不同使用人群，配置對焦旋鈕服務近視人群，設有松緊帶以及棉墊加強設備的穩固性和舒適性。眼鏡自身沒有電池，在使用的時候需要連接適配器，同時可以為手機充電。

內部結構干凈整潔，使用ST意法半導體的微控制器32F401 A5009V0 TW 435在當時是性能極高的控制器，增強使用時候各種APP的流暢度。

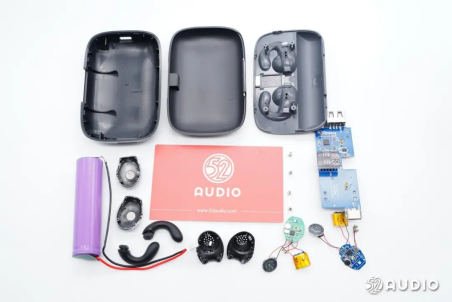

耳夾式設計，開放式聽音體驗，夏新S19 TWS藍牙耳機拆解報告

AMOi夏新S19 TWS藍牙耳機在外觀方面，采用了獨特的佩戴方式，通過硅膠耳夾實現舒適穩固的佩戴效果。開放式的聽音方式，避免了耳道堵塞，提供更加安全的聽音效果。不過相對的，也更容易受到環境音影響。充電盒方面采用了大容量電池，支持充當充電寶應急充電；配備數字顯示屏，能夠更加直觀的獲取剩余電量信息。

內部電路方面，充電盒采用了Type-C充電接口輸入電源，內置泓力18650鋰離子電池，采用了英集芯IP5333電源管理SOC為內置電池充電，并集成了升壓轉換器、鋰電池充電管理、電池電量指示和TYPE-C協議等功能，為充電盒各項功能應用提供了支持。

耳機內部采用了10mm動圈單元，40mAh軟包扣式電池，以及單顆駐極體麥克風用于語音通話拾音。主板上，主控芯片為中科藍訊AB5616A藍牙音頻SoC，小型封裝，高度集成，針對TWS耳機設計，支持觸摸按鍵技術、5V充電觸點單線通訊、鋰電池充電管理，支持單MIC ENC降噪/AEC回音消除算法等。

noise Air Buds真無線耳機拆解報告：柄式半入耳設計，13mm動圈單元

noise Air Buds真無線耳機在外觀上采用了半入耳式設計，純白色看起來有高級質感。充電盒采用了體積小巧的圓角方形設計。內部電路方面，充電盒采用了Type-C接口輸入電源，內置鋰離子軟包電池容量500mAh，配備有電路保護板和保護IC，通過導線和插座連接到主板。

藍牙音頻方面，使用BES恒玄WT230超低功耗5.0藍牙SOC，支持雙模藍牙5.0，集成了高性能Cortex-M4F MCU和串行閃存，用以支持耳機的各項功能；觸控方面，使用了HYNITRON海櫟創HK01BS單通道電容式觸控芯片，具備較強的干擾能力，不用擔心外界干擾影響耳機觸控；充電方面，使用思遠半導體SY8821藍牙耳機充電SoC，芯片內部集成充電模塊和放電模塊。

 耳機內部采用了13.27mm動圈單元，45mAh軟包電池，分別通過導線連接到主板。主板上使用BES恒玄WT230，支持雙模藍牙5.0，集成了高性能Cortex-M4F MCU和串行閃存，支持藍牙免提通話，回聲消除和降噪算法，搭配一顆MEMS麥克風，實現清晰通話效果。

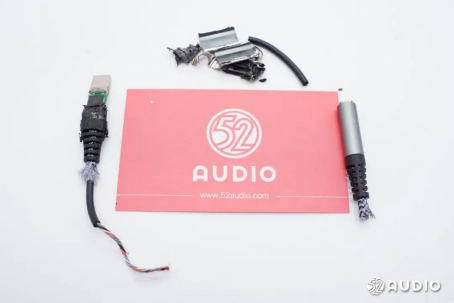

ANOPE USB-C to 3.5mm音頻轉換線拆解報告：簡單耐用

ANOPE Type-c轉3.5mm音頻轉換線長度約為15.2cm剛好可以滿足日常的使用，搭載Realtek瑞昱ALC4050音頻芯片，有105dBA SNR的數模轉換器，具有94DBA SNR的模數轉換器，內置模擬LDO。線身尼龍線網編加強耐用度，兩個插頭與線身連接處使用塑料包邊加長配合金屬外殼輔助散熱，帶來良好的使用體驗。

                                        ——本期內容來自我愛音頻網周報，本網僅為分享傳播，旨在幫助大家了解更多行業資訊。
