TR-398-基準性能測試（1）介紹：

　　在2021年更新版的TR-398中將Baseline Performance（基準性能）的測試項目增加至五項，分別是：

　　1.Maximum connection test（多用戶聯機測試）

　　2.Maximum throughput test（極限性能測試）

　　3.Airtime fairness test（公平時間調度）

　　4.Dual-band throughput test（雙頻吞吐量測試）

　　5.Bidirectional throughput test（雙向吞吐量測試）

　　本文中僅對Maximum connection test、Maximum throughput test進行詳細介紹。

　　Maximum connection test-多用戶聯機測試

　　多用戶聯機測試的目的是驗證當Wi-Fi在AP模式下32個sta同時連接能夠保持連接不斷開且丟包率達到最低。該測試項在TR-398的測試標準中屬于必測項。

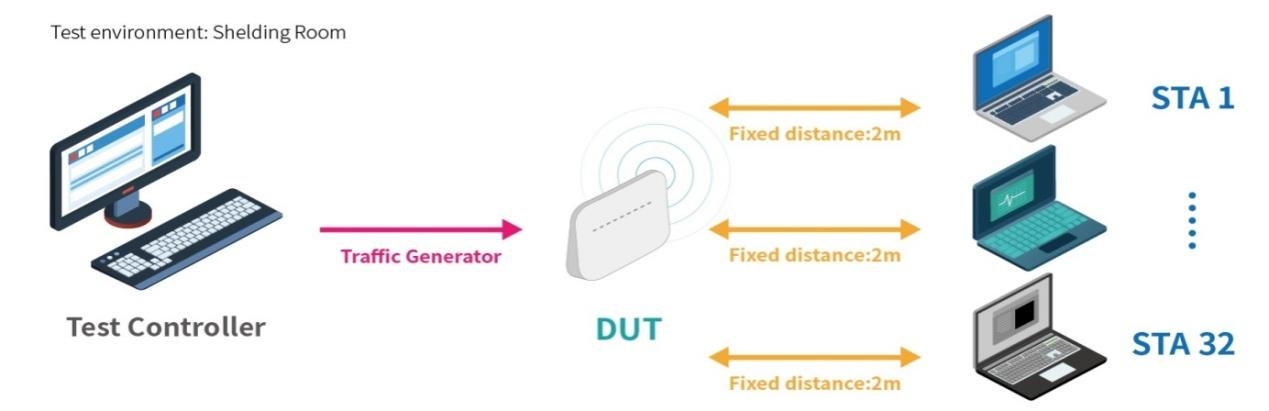

　　測試環境：

　　DUT（被測件）配置：

　　1.802.11n、2.4GHz；

　　2.802.11ac、5GHz；

　　3.802.11ax、2.4GHz；

　　4.802.11ax、5GHz；

　　測試方法：

　　1.將DUT工作模式設置為DUT配置中的第1點。

　　2.將32個STA連接至DUT。

　　3.同時測量通過每個STA的下行UDP丟包率，測試時間為120秒，流量速率為802.11n 2mbps,802.11ac 8mbps,2.4 GHz以上802.11ax 3mbps,5 GHz以上802.11ax 10mbps。記錄發送和接收的報文數，計算報文錯誤率。

　　4.同時測量上行UDP丟包，測試時間為120秒，流量速率為802.11n 2mbps或802.11ac 8mbps,2.4 GHz以上802.11ax 3mbps,5 GHz以上802.11ax 10mbps。記錄發送和接收的報文數，計算報文錯誤率。

　　5.將DUT的配置修改為DUT配置中的下一點，重復步驟2到步驟5測試。

　　測試標準：

　　1.對于每個測試配置，每個STA的包錯誤率(PER)應達到小于1%。

　　2.對于每個測試配置，所有連接STA的總吞吐量應達到:

　　a)對于32個接入的STA(802.11n)，下行和上行的總吞吐量應不小于64mbps*99%。

　　b)對于32個連接的STA(802.11ac)，下行和上行的總吞吐量應不小于256mbps*99%。

　　c)對于32個連接的STA(802.11ax超過2.4 GHz)，下行和上行的總吞吐量應不小于96mbps*99%。

　　d)對于32個連接的STA(802.11ax超過2.4 GHz)，下行和上行的總吞吐量應不低于320mbps*99%。

　　Maximum throughput test-極限性能測試

　　極限性能測試是衡量設備傳輸數據能力的測試方法，該測試項在TR-398的測試標準中屬于必測項。測試時采用短距離空口連接進行測試。

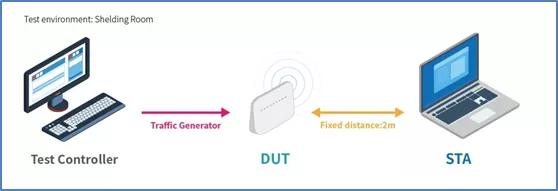

　　測試環境：

　　DUT（被測件）配置：

　　1.802.11n、Nss=2、2.4GHz、20MHz；

　　2.802.11ac、Nss=2、5GHz、80MHz；

　　3.802.11ax、Nss=2、2.4GHz、20MHz；

　　4.802.11ax、Nss=2、5GHz、80MHz；

　　測試方法：

　　1.將DUT工作模式設置為DUT配置中的第1點。

　　2.建立局域網連接，將DUT與STA進行連接。

　　3.測量并記錄下行鏈路到STA的TCP吞吐量，測試時間為120秒；計算平均吞吐量。

　　4.測量并記錄上行鏈路到STA的TCP吞吐量，測試時間為120秒；計算平均吞吐量。

　　5.將DUT的配置修改為DUT配置中的下一點，重復步驟2到步驟5測試。

　　測試標準：

　　[1]引用自Broadband Forum發布的TR398 Wi-Fi Residential&SOHO Performance Testing[S],2021:32-36;

　　WTE-NE產品：

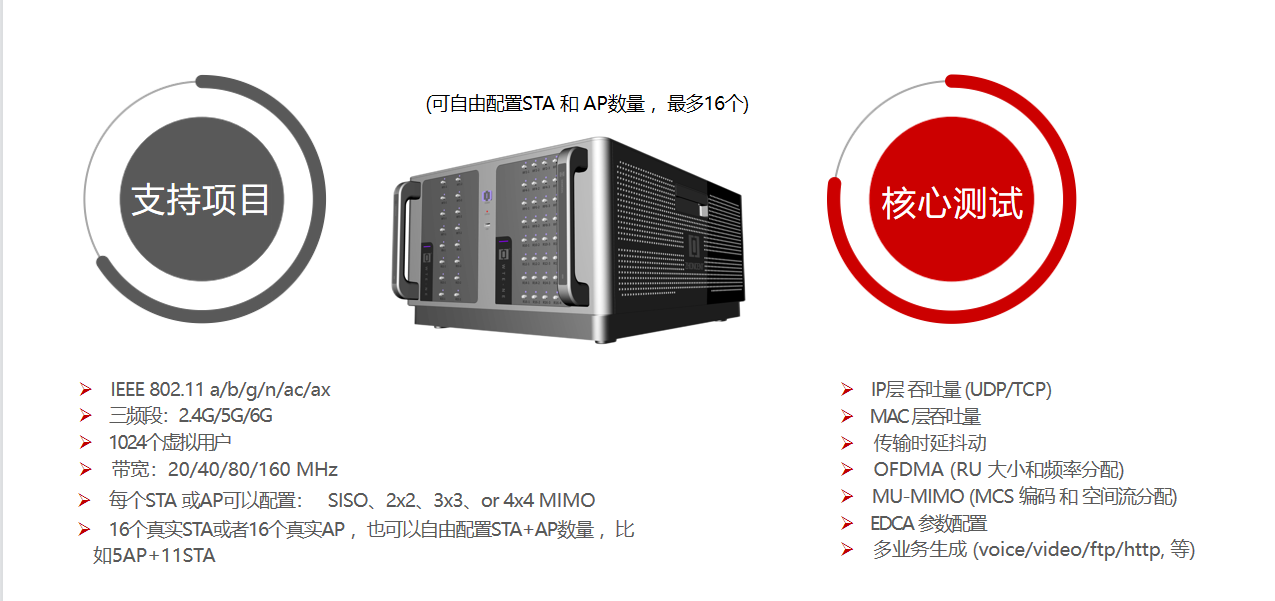

　　中承科技獨立自主研發和生產的國產Wi-Fi網絡仿真器WTE NE，擁有自主研發的完整802.11系列協議棧，能夠支持Wi-Fi協議棧級別的定制化開發。目前WTE NE即將推出市場，支持到WiFi6E，頻段涵蓋2.4G/5G/6G。帶寬支持20/40/80/160MHz，WTE NE使用16個真實的終端進行測試，客戶可任意分配每個終端的角色（STA/AP）?？芍С致酚善鲊H測試標準TR-398的測試，打破傳統傳統測試方案解決TR-398標準需要各大友商儀表相互配合，數據無法完美互通的情況。真正做到解決定位問題能力差，且整套系統需要高昂的費用等一系列問題。
