一、產品介紹
（1）產品概述
WTE200V06無線綜合測試儀(以下簡稱“WTE200V06”)是中承面向5G時代新空口無線技術，實現毫米波頻段的測試，對WI-FI6/6E/7等大寬帶非蜂窩技術也具備支持能力;同時WTE200V06可以前向兼容2/3/4G相傳統WI-FI66E/7，藍牙，GPS等無線指標測試，為無線端提供全制式解決方案。

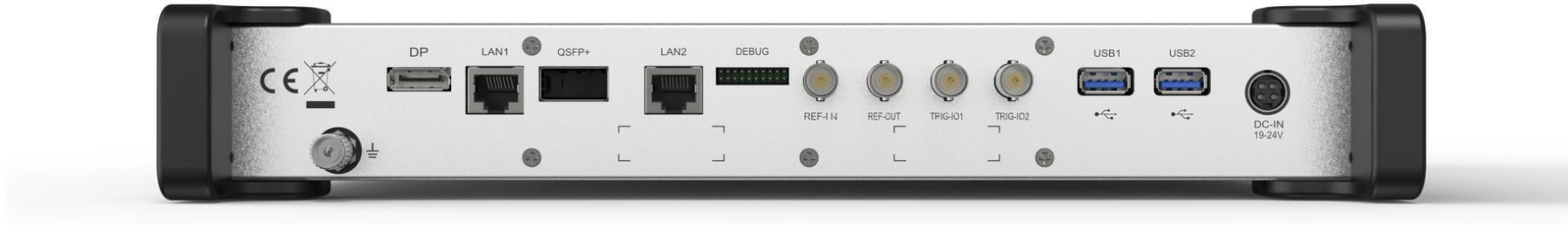

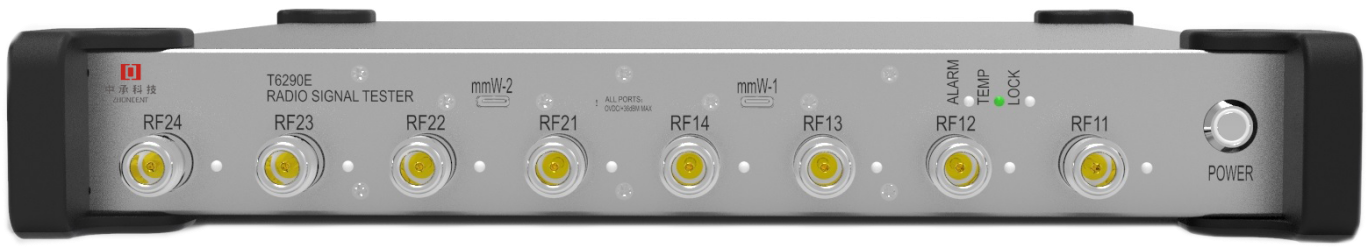

圖1.WTE200V06--機型圖
?。?）功能簡介
射頻指標優異：
支持400MHz-8GHz以及24GHz-44GHz頻段;
最大發射帶寬500MHz，接收寬帶400MHz;
全面交待2/3/4/5G毫米波/藍牙/WI-FI6/6E/7測試頻段和寬帶
外設接口豐富：
便于搭建集成測試環境的各類接口,包括:無線射頻端口;USB;顯示接口DP;以太網;高速光口QSFP;毫米波控制口USBType-C;觸發(IN/OUT);參考信號(IN/OUT);
軟件選件靈活：
可選配不同制式測量軟件(5GNR/其他蜂窩技術/物聯網/Wi-Fi6/其他WiFi制式、藍牙GPS);
接口驅動(毫米波選件/射頻前端數據)；
應用工具(終端測試工具套/射頻研發工具套)；
?。?）技術指標
項目 | 參數 | |
測量頻率范圍 | 40OMHz -8000MHz(基礎配置) 24GHz至44GHz(選配M8128選件) | |
頻率設置分辨率 | 1Hz | |
頻率精度 | 與時間基準精度相同 | |
信號發生器功能參數 | ||
最大發射信號帶寬 | 50OMHz.中心頻率從60OMHz至8000MHz 60OMHz至80O0MHz:<+2 GB[主1.5 dB typ.)端口經過校準,超過50OMHz帶寬且與載波頻率相關 | |
發射功率等級 | 40OMHz至300OMHz:-130dBm至0 dBm[連續波Cw) 300OMHz至400OMHz:-130dBm至-10dBm(連續波CW) 40OOMHz至60OOMHz: -1 20dBm至-10 dBm(連續波CW) 60OOMHz至8000MHz:-1 10dBm至-15dBm(連續波CW) | |
輸出功率精度 | 400MHz至400OMHz:+0.6 dB,輸出功率等級> -80dBm 400OMHz至800OMHz:士1 0 dB.輸出功率等級> -80dBm | |
輸出信號相位噪聲 | ||
載波偏移1MHz,單邊帶 | <-125 dBc/Hz,CW輸出-15dBm,40OMHz至800OMHz | |
載波偏移100 KHz,單邊帶 | <-95 dBc/Hz.CW輸出-1 5dBm.40OMHz至80OOMHz | |
信號分析器功能參數 | ||
最大分析信號帶寬 | 40OMHz,中心頻率從60OMHz至8000MHz | |
帶內平坦度 | 60OMHz至8000MHz:<士1dB( +0.5 dB typ.)超過4OOMHz帶寬，與載波頻率相關 40OOMHz至8000MHz:<+0.5 dB(+0.3 dB typ.)超過160MHz帶寬，與載波頻率相關 | |
輸入信號功率范圍 | <+34 dBm,連續波CW輸人 | |
輸入信號測量精度 | 40OMHz至6000MHz:+0.6dB,輸入功率等級>-50dBm60OOMHz至800OMHz:士1.0 dB.輸入功率等級>-50dBm | |
輸出信號相位噪聲 | ||
載波偏移1 MHz,單邊帶 | <-125 dBc/Hz.nom.<-95 dBc/Hz,nom. | |
載波偏移100 KHz,單邊帶 | <-95 dBc/Hz.nom. | |
基本通用參數 | ||
通道及端口 | 1通道,8 RX/TX全雙工端口 | |
體積 | 寬332mm,高58.2mm采.390mm(含把手以及射頻頭} | |
重量 | 約10 Kg | |
二、手機生產測試展示
（1）手機生產測試
WTE200V06可滿足手機生產中以下測試需求:
5GNR制式,以及2/3/4所有移動蜂窩制式;
藍牙/GNSS(GPS/北斗);
802.11a/b/g/n/ac/ax(Wi-Fi6/6E/7),支持160/320MHz測試帶寬；

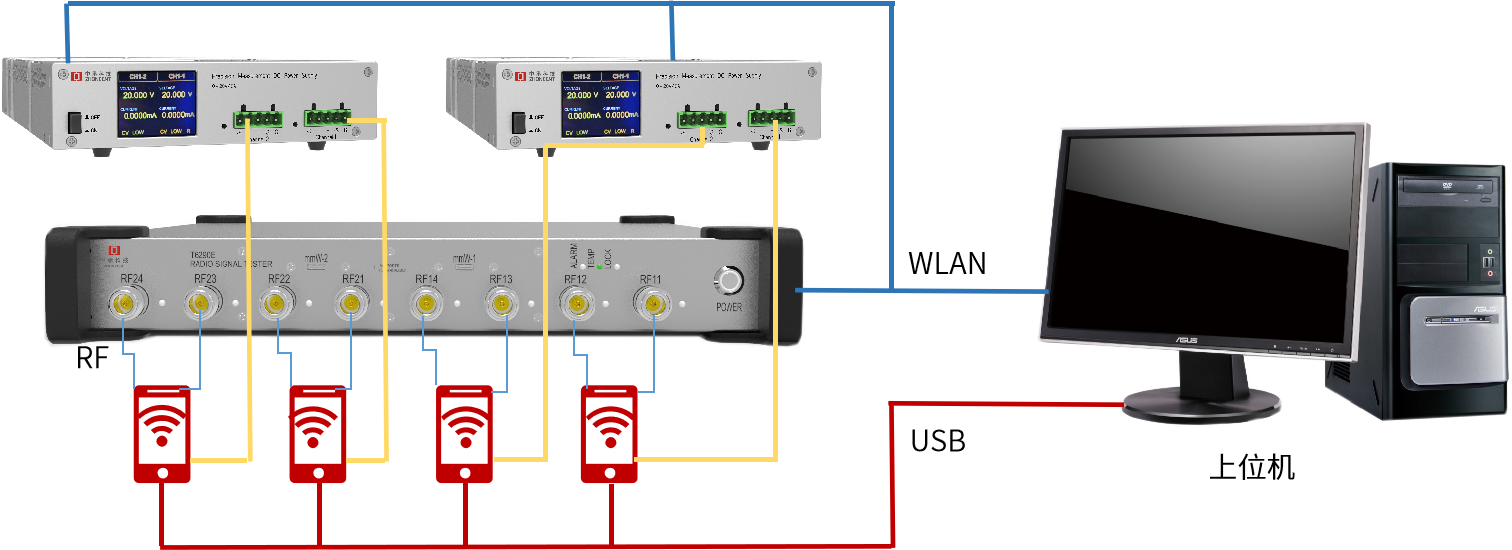

（2）多終端同時測試
WTE200V06可支持多部終端同時測試(最多8部并行)

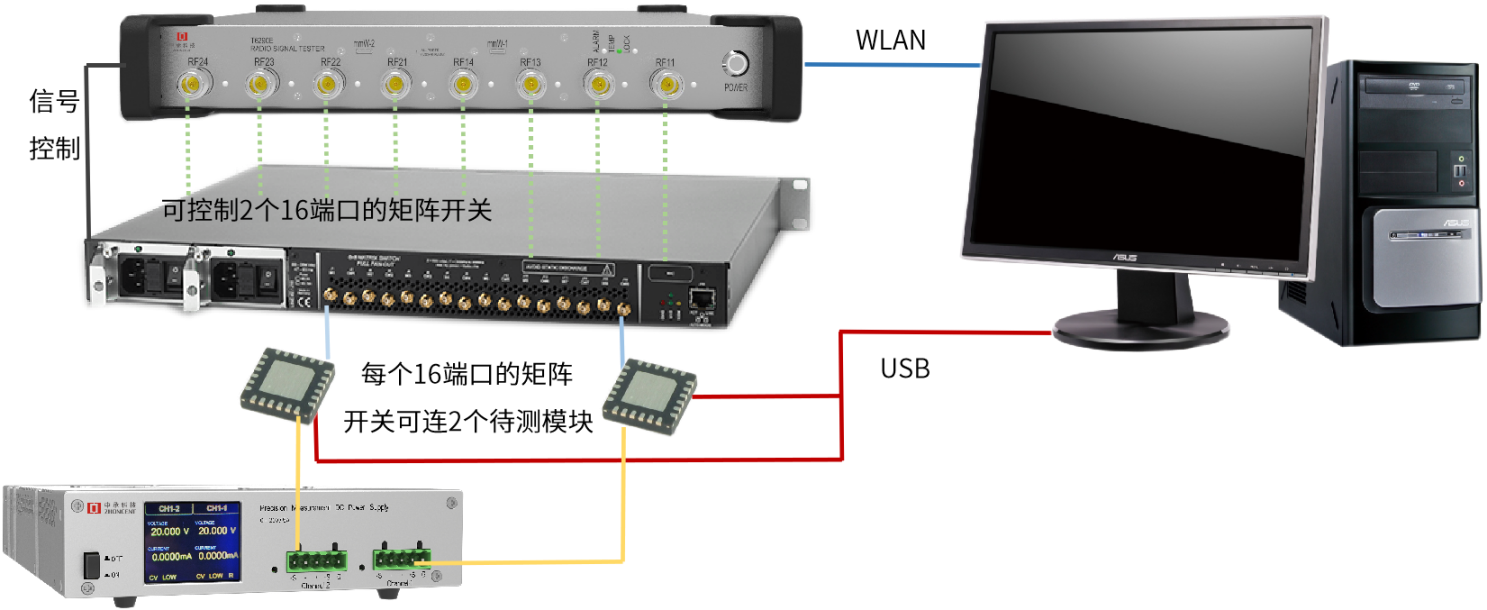

?。?）并行測試
WTE200V06可實現最大并行32路待測模塊同時測試,顯著提高測試效率。
?。?）物聯網終端測試
WTE200V06為各類物聯網終端和模塊提供高效的測試方案，物聯網測試中常用的軟件選件包括:
