身處于全球信息化時代的今天，Wi-Fi技術可謂是飛入尋常百姓家，似乎早就成為家家戶戶日常生活中不可缺少的一部分。但是很少人會追根溯源，認真去了解“Wi-Fi”的前世今生，其實Wi-Fi真正普及，是從2008年的Wi-Fi 4（802.11n）開始?？梢哉f，從那時起，Wi-Fi真正成為家庭和企業互聯網接入最常見的方式，隨即拉開了大家口中所謂的“4G時代”序幕。但是，由于十幾年前的無線網絡設備很少，所以當時沒有人會去考慮：當支持Wi-Fi的設備型號數量呈指數上升時，廣大用戶競爭入網時也會給Wi-Fi技術發展帶來新的技術難題？首當其沖的便是被廣大網友詬病的網絡擁塞問題。

原來最早時期Wi-Fi在設計時，是將AP接入點和用戶終端放在同等的位置考慮?；?02.11協議的AP和終端，采用了載波偵聽多路訪問/碰撞避免（CSMA/CA）的方式，來平等競爭占用無線信道。AP和終端、終端與終端之間，在接入網絡時先進行無線信道偵聽。在確保信道沒被占用的情況下，接入網絡。簡而言之：設備之間并不分層級，而是采用自協調競爭接入的模式，訪問網絡。

在Wi-Fi 5（802.11 ac）時代，隨著手機、平板、智能家居等海量支持Wi-Fi技術的電子設備的盛行。人手數臺移動通信設備，同時連接公共區域網絡的場景比比皆是，即使是在自己家中隨便打開家里的無線路由管理界面，可能就有不下7、8個Wi-Fi設備同時在線，網絡擁塞情況可想而知！

因為設備數量的增加，直接放大了網絡擁塞、性能下降、延時升高等問題。所以專家們在設計Wi-Fi 6（802.11 ax）時專門針對網絡擁塞問題進行了改進和創新，并為其量身定制多重“黑科技”提高無線信道容量，打破網絡擁堵僵局。

現在就讓我們一起深入探討：Wi-Fi 6到底是用怎樣的“黑科技”新技術去提高無線信道容量的呢？

一、 正交頻分多址OFDMA

熟悉Wi-Fi的人都知道，Wi-Fi的空口采用的是正交頻分復用（OFDM）調制方式，即整個帶寬由相互正交的子載波組成。在Wi-Fi 6中，專家小組從LTE上引入了OFDMA的接入方式。可別小瞧這個小小的字母“A”，僅一字之變便可以讓整個網絡容量產生翻天覆地的變化。

如圖1.所示，基于Wi-Fi 5的OFDM在任意一個時段，頻道中的所有帶寬只能分配給一個用戶，哪怕這個用戶的數據需求并不需要占用到全部帶寬。當其他用戶接入網絡時，需要等待下一個發送機會窗口（TXOP）。這在信道資源的使用上，是非常低效的，尤其是設備顯著增多時。

   而OFDMA則是通過將子載波組成一個個資源單元（RU）的方式，頻道可以把瞬時帶寬動態劃分給不同的用戶。第一個TXOP分配給了用戶0和用戶1，第二個OP全部分給了用戶2，接著第三個TXOP中，資源被平均分配給了四位用戶。一下子提高了瞬時支持的用戶數量。

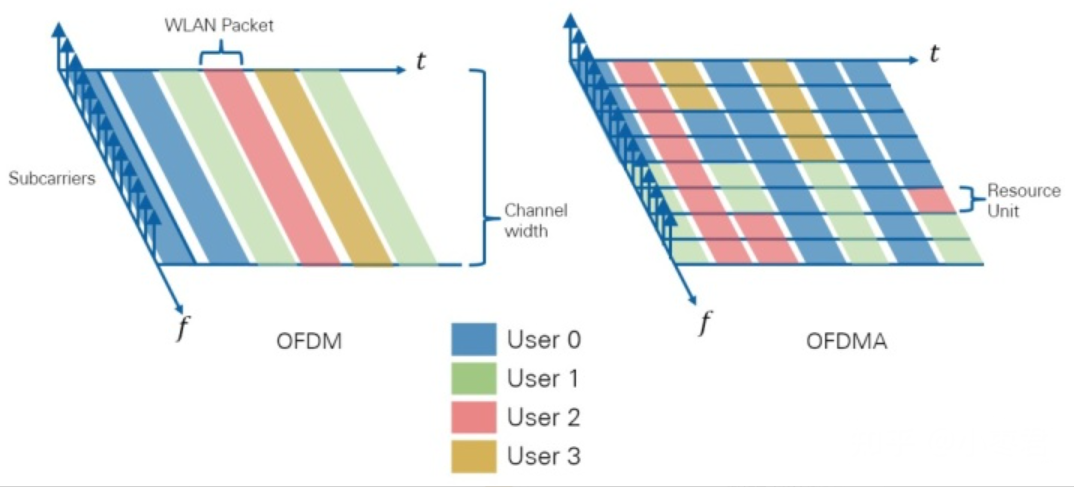

圖 1. OFDM與OFDMA對比

以圖2：20MHz帶寬為例，經過子載波分配，20MHz可以最多支持9個設備同時接入，40MHz則可以支持18個設備，以此類推。

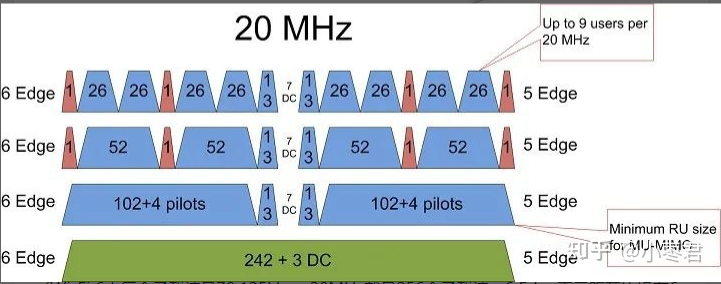

圖 2 采用OFDMA的20MHz下可用的資源單元數量

（Wi-Fi 6中每個子載波是78.125khz，20MHz就是256個子載波。6 Edge表示距離邊緣有6個子載波作為保護帶。）

所以我們不難看出，OFDMA對Wi-Fi信道的容量的提升絕不是一星半點的，而是一種質的改變！

二、 BSS coloring

以往的Wi-Fi技術中，小區間同頻干擾（Co-Channel Interference，CCI）是影響信道容量的另一個重要因素；CSMA/CA的核心是采用先聽后說（listen before talk，LBT），設備先對無線信道進行監聽，在確保沒有被占用的情況下，發送數據。

在多AP mesh組網（AP，Access Point，無線接入點）的情況下，小區內的設備會收聽到臨近同頻道的小區的干擾信號，導致設備會誤認為本小區此時的無線信道正在被占用，于是停止發送。

這種干擾，在網絡沒有優化好或者可用的頻道數量很少的情況下，會顯著降低網絡容量。

如圖3所示，如果有4個Wi-Fi AP采用了三頻道組網。但由于可用的頻道只有三個，AP1和AP2不得不都部署在同樣的頻道Channel 6上，這時AP2的信號對于歸屬于AP1中的用戶設備來說就是干擾——Overlapped Basic Service Set（OBSS，重疊基本服務單元，可以理解為頻率相同的重疊小區）。

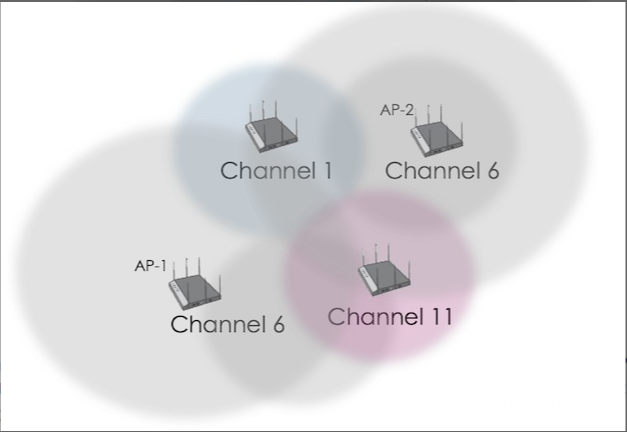

圖 3 三頻組網下的同頻道干擾場景

當用戶設備與AP1進行通信時，由于設備收到同頻的AP2的干擾信號，用戶設備會誤認為AP1的小區此時正在被小區內其他設備占用，于是等待下一個時間段發送。這么一來，網絡性能就降低了。

不僅僅是多小區組網，這種干擾問題也會出現在Wi-Fi AP很靠近的情況下。此外，市面上大多數廠商在路由設備出廠時，都是將Wi-Fi AP的第一個頻道設置成默認頻道。也就是說，假設你家中雖然只有一臺無線AP，但如果隔壁鄰居也有AP跟你部署在一樣的頻道上，CCI也會導致你的設備接入成功率下降。干擾問題就更嚴重了。如果你發現這種問題，不妨更改一下家里Wi-Fi AP的頻道，這樣會明顯減少干擾，提升網速。

Wi-Fi 6的解決方案，是通過在MAC層引入了BSS Coloring（小區顏色編碼）技術，來區分本小區和干擾小區。也就是說，在同頻道工作，存在相互干擾的AP，會附上不同的顏色碼，加以區分。

當用戶設備收到AP信號后，會對比其收到的顏色與目前關聯的AP顏色是否一致。顏色一致時，用戶才會認為信號是本小區內信號。

如果收到的信號的顏色與關聯的AP顏色不同，用戶判定該信號屬于干擾信號。如下圖所示，由于采用了不同顏色碼，綠色小區的頻道1不再受到臨近小區頻道1（藍色和紅色）的干擾。

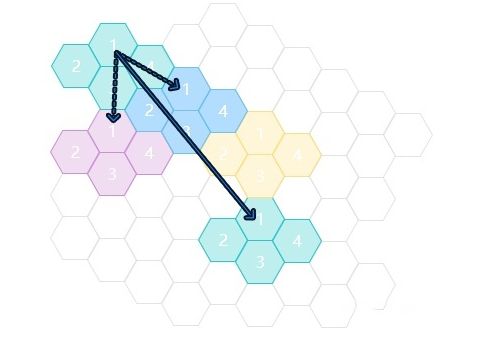

圖 4 Wi-Fi 6中的BSS Coloring技術

Wi-Fi中的先聽后說，分兩個檢測門限，分別檢測信號功率（SD）和信道能量（ED）。這兩個門限在以往的Wi-Fi技術標準和設備中，是固定的，無法有效區分是本小區的信號還是臨近小區的信號（圖5左側）。

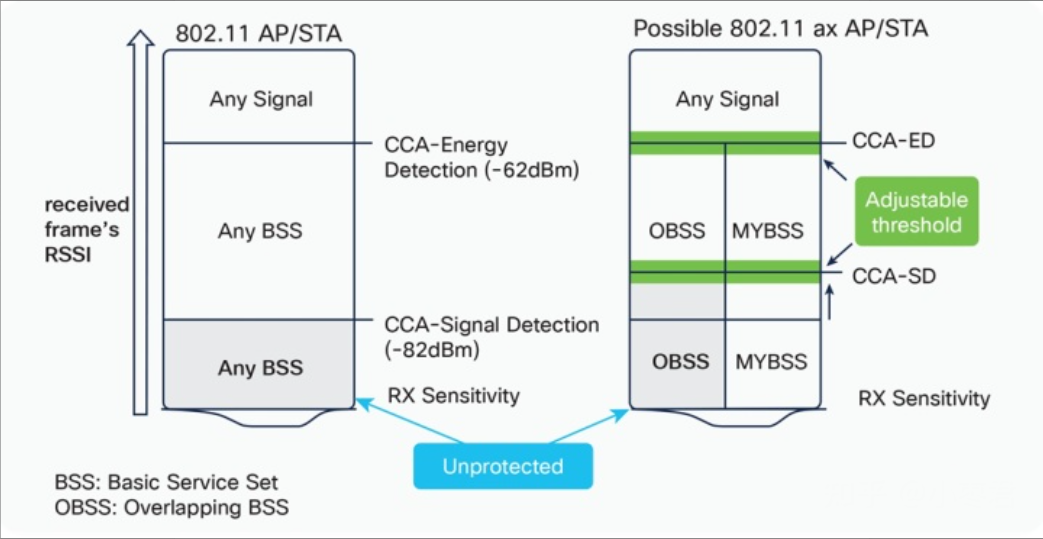

圖 5 差異化信號檢測門限和動態調整

Wi-Fi 6采用了差異化檢測門限，給不同顏色碼的小區分配不同的檢測門限（圖5右側）。

具體的方法是，將使用同頻道的干擾小區信號檢測門限升高，同時把同色的本小區內信號檢測門限降低。通常周邊小區的干擾信號由于傳播衰減，信號強度會較低，不會超過相對較高幅度的檢測門限。而本小區內信號用較低的檢測，有助于提高檢測靈敏度。

通過這種差異化的門限檢測，信道就不會被誤判為被占用，從而提高了信道容量。

信號檢測門限同時可以隨著網絡環境進行動態調整，可以說是一種自感知網絡的實現形式。　

三、多用戶協調，多進多出（MU-MIMO）

對于MIMO技術想必大家也并不陌生，Wi-Fi 5時期就已經出現單用戶多路輸入輸出（SU-MIMO）技術。AP和終端使用多路天線來發送和接收，多路天線使用同頻但彼此正交的信號來提高信道使用率。但是Wi-Fi 6已經可以支持（MU-MIMO）技術，MU-MIMO中的MU指的是多用戶（Multiple Users）。AP由于不用像手機設備受體積和電源限制，可以做到4甚至8根天線，一個AP使用同樣的信道來服務多個不同用戶，每路用戶分配1-2根天線，每根天線之間信號正交，互不干擾。

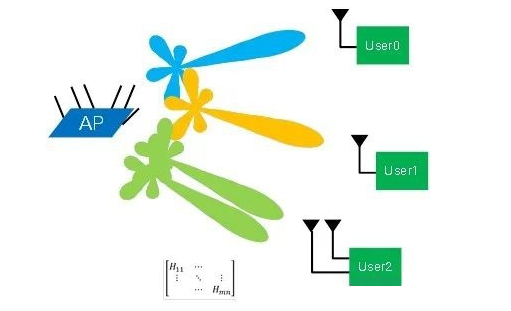

圖 6 AP使用MU-MIMO來復用信道

Wi-Fi 5雖然在wave 2的標準更新中增加了下行MU-MIMO，但大多數廠商并沒有在設備上去實現MU-MIMO功能。

在Wi-Fi 6時代，MU-MIMO終于得到了應用，并被擴展到了上行，即多終端設備不僅可以同時接收，也可以利用相同信道同時向AP發送數據。

有了MU-MIMO和OFDMA，那么自然就會想到：如果AP能夠協調其服務的多用戶同時對信道進行訪問，而不是一個個獨立來競爭請求的話，信道使用率還會提高。

如圖7所示，AP通過發送一個觸發信號，來同步需要接入的4位用戶的開始發送和結束時間。四位用戶不再相互競爭信道資源，而是采用MU-MIMO或者OFDMA的方式，與AP進行通信。

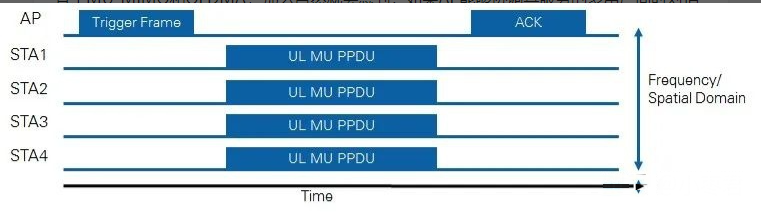

圖 7 Wi-Fi 6的多路收發協調功能

結語

Wi-Fi 6（802.11 ax）是Wi-Fi歷史上最重要的一次更新。即使是目前最新的Wi-Fi 7，也僅僅是對Wi-Fi 6的主要特性進行一些加強。網絡容量上的提升，是業內普遍認為Wi-Fi 6眾多更新中最有用的功能，同時也是企業和個人用戶升級Wi-Fi網絡和終端的重要原因。如今Wi-Fi 6技術的已經逐步應用到各個領域當中，Wi-Fi行業甚至還在沿用Wi-Fi6的核心技術的基礎上，又積極推動了Wi-Fi 6e的發展。過將Wi-Fi 6的工作頻段延伸到6GHz （5925-7125MHz），以此來擴大網絡容量。

WTE系列無線綜合測試儀（WTE200/WTE200V02/WTE200V06/WTE500），是由深圳市中承科技有限公司自主研發和生產的無線局域網WLAN綜合測試儀，具有自主開發的完整802.11 系列協議棧，也是支持Wi-Fi協議級測試需求定制開發的硬件平臺?？蓮V泛應用于生產、研發、認證及定制性測試需求開發等環節，為Wi-Fi6及6e產品提供可靠、高效的射頻測試方案。WTE系列無線綜合測試儀具有領先的WLAN信令無線射頻測試功能，真實實現Wi-Fi網絡呼叫功能，通過AP與STA通信協議自動完成無線信號連接，測試被測件的各項無線射頻性能指標。

WLAN測試解決方案，支持4X4 MIMO測試！

·支持MU-MIMO OTA測試；

·超高吞吐量協議的信令測試；

·支持Wi-Fi6/6e產品的射頻測試；

·支持最新IEEE 802.11ax，且兼容之前所有協議a/b/g/n/ac；

·支持4x4 MIMO輻射功率，靈敏度，分集增益和多天線吞吐量等測試;

·具有超大功率測量動態范圍，無需額外配置放大器即可精確檢測功率低至-80 dBm的微弱無線信號更加適合5GHz Wi-Fi OTA測試;
